概述：
GMS-2000旋轉反光鏡式配光曲線儀(分佈式光度計)採用歐洲普遍應用的旋轉反光鏡測量原理，是國際照明委員會CIE No.70中推薦的帶反光鏡分佈光度計。滿足CIE70、CIE121、IESNA LM-79-08以及國家標準等要求。用於測量照明燈具的空間光強分佈以及分析其光度參數。包括空間光強分佈、空間等光強曲線、平面等照度曲線、亮度限制曲線、眩光等級、燈具光束角、有效發光角、有效光通量、環帶光通量、上射/下射光通比、燈具利用係數、發光效率、燈具分類以及電性參數（功率、功率因數、電壓、電流）等。配有歐洲訂制高精度色度探測器，可測量色品座標、相關色溫和顯色指數在空間的分佈情況。測試資料可以IES/TM14/CIE/LDT等標準檔案格式輸出，便於照明和燈具設計。
主要特點：
符合CIE國際標準及相關國家標準；
- 可實現多坐標系的測量方式，測量及結果輸出全部由電腦自動控制完成；
- 測量的資料及圖形曲線均可在電腦上顯示或印表機輸出；
- 測量資料符合多種國際標準格式，可由其它照明和燈具設計軟體直接使用；
- 採用國際先進的旋轉反射鏡的方式，利用大型橢圓形平面反光鏡，燈具的測量位置與實際使用狀態一致，燈泡的燃點
- 狀態不變，滿足陶瓷複金屬燈、高壓水銀燈、高壓鈉燈等HID燈的測量要求，保證了各種燈具測試時的穩定狀態；
- 具有雙鐳射定位（國家專利），有效地解決了關於測試燈具的定位問題；
- 反光鏡或燈架旋轉，可選用紅外遙控器、現場控制器或電腦軟體控制；
- 智慧型精密高靈敏度光度探頭，國家一級V（λ）校正，帶水準定向器。內帶專用微處理器，信號通過標準RS-232傳輸
- 線傳送給主機，無類比干擾，性能可靠；
- 帶雙探頭可方便實現不同類型燈具的測量；
- 燈臂微調系統，極大的方便與簡化了定標的步驟；
- 兩種軸優先測量方案，適應更多具體環境；
- 燈臂轉動異常有自動檢測警報裝置；
- 測量完畢後機器會自動歸位，方便下次測量；
- 附帶多種燈架，方便各種燈具的安裝；
- 採用性能優良的NATIONAL伺服電機，工作更穩定，測量精度更高；
- 提供變頻精密測試電源，可以得到更穩定的電壓、波形和頻率；
- RS-232C標準介面，方便與各種設備連接；
- 配備專用軟體，提供完善、便捷的控制與資料處理，標準中/英文Windows操作介面，符合國際化要求。
技術規格：
- 光度測量範圍：光強範圍：0.02cd～2×105cd（15m光度測試距離），0.1cd～1×106cd（30m光度測試距離）。
- 光度測量精度：±1％。
- 光度探測器：
A. V（λ）匹配精度：CIE-f1’小於0.015；
B. 探測器與放大電路一體恆溫（35℃），光度測量資料通過RS-232數位傳輸；
C. 測量中光束垂直入射，探測器位置固定不動。
- 兩個分別固定在遠、近探測位置的精密光度探頭，並可電控自動轉換；定位誤差小於0.05％。
- 雜散光：小於0.1％。
- 角度測量精度：0.1°。
- 角度控制解析度：0.0016°。
- 高品質光學反光鏡：主反光鏡橢圓形，尺寸：1.52m×2.15m，採用三十點以上無扭曲應力支撐方式，面形誤差可通過鐳射精確校準。並在兩年內提供免費檢測和校準。反光鏡的面形精度符合BS/EN標準要求。
- 設備主軸驅動力矩大於1100N.m，機械傳動回隙小於1.0arcmin。
- 機械傳動系統長期（10年以上）免維護結構。
- 測試燈具重量可自動電控平衡，調節範圍：0～50Kg。
- 測試的光度中心採用十字鐳射對中，燈具位置可電控自動調節，位移分辨距離優於0.1mm。
- 具有數位無線傳輸的光度計，監測測試過程的光源發光波動。
- 在主反光鏡後裝有可電控通光孔徑的光欄，根據測試燈具發光面尺寸調節消雜光孔徑。
- 測量燈具的最大規格：
A. 功率：AC/DC600V/10A×6線（獨立）；
B. 重量：50Kg；
C. 直徑：1.6m。
D. 測光距離：15m和30m(依據客戶實際空間調整)。
E. 設備高度：5.6m。

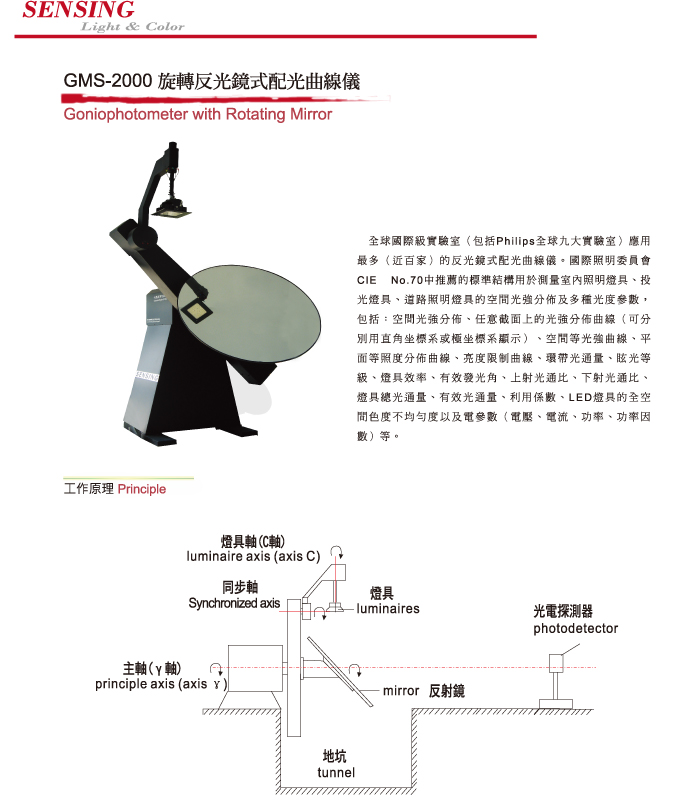

工作原理：
GMS2000分佈光度計測試系統可實現三種典型空間球座標體系測量方式。本系統中有三個旋轉軸。主軸驅動反光鏡繞其中心點旋轉，將燈具的發射光反射到探測器上。與此同時，燈臂同步軸同步逆向旋轉，始終保持燈架處於垂直位置，保證測試燈具在測量過程中處於正常的燃點位置，從而實現燈具在γ方向的測量。探測器與旋轉主軸處於同一直線上，根據測試燈具的類型及功率，探測器離開反光鏡的距離可以自由調節。C-γ軸旋轉實際等效於探測器圍繞以燈具為中心的垂直球面旋轉。測試系統軟體可以決定反光鏡與燈具旋轉的優先順序，若反光鏡軸（γ軸）優先旋轉時，系統每間隔一定的水準角度（C角）連續測量各個γ角度上的光信號，測量軌跡相當於地球經線。若燈具軸（C軸）優先旋轉，系統每間隔一定的垂直角度（γ角）連續測量各個C角度上的光信號，測量軌跡相當於地球緯線。探測器測量各經緯線交叉點上的照度值。在系統這種結構中燈具可在C-平面或錐面系統中測量。若要在A-平面或B-平面中測量，則燈具必須轉90度安裝，發光面處於垂直位置。
